Na placu załadunkowym wszystko może wyglądać prawidłowo, a po wjeździe na wagę okazuje się, że jedna z osi naczepy przekracza dopuszczalny limit. Odpowiedź na pytanie o maksymalny nacisk na oś naczepy nie sprowadza się jednak do jednej liczby, bo znaczenie ma liczba osi, odległość między nimi, dokumentacja pojazdu oraz droga, po której jedzie zestaw. Wyjaśniam, jakie wartości obowiązują, jak rozłożyć ładunek i co sprawdzić przed wyjazdem.
O dopuszczalnym obciążeniu decyduje układ osi i rzeczywisty sposób załadunku
- 10 ton to limit pojedynczej osi nienapędowej, typowej dla naczepy.
- Dla trzech osi nienapędowych limit grupy wynosi zwykle 21, 24 albo 27 ton, zależnie od rozstawu.
- 11,5 tony dotyczy przede wszystkim pojedynczej osi napędowej ciągnika, a nie osi naczepy.
- Poza naciskiem osi trzeba kontrolować także DMC całego zestawu, najczęściej ograniczone do 40 ton.
- Czujnik zawieszenia pneumatycznego pomaga ocenić obciążenie, ale podczas kontroli najważniejszy jest rzeczywisty wynik ważenia.
Najpierw trzeba rozdzielić pojedynczą oś od grupy osi
W przepisach nacisk osi oznacza siłę, z jaką koła pojazdu oddziałują na nawierzchnię. W praktyce kierowcy często mówią o nacisku na oś, mając na myśli cały wózek naczepy, czyli grupę dwóch lub trzech osi. To rozróżnienie ma duże znaczenie, bo limit pojedynczej osi nie jest tym samym co limit całego zespołu osi.
Typowa naczepa ma osie nienapędowe. Dla jednej takiej osi przepisy przewidują maksymalnie 10 ton, o ile producent pojazdu, homologacja albo dowód rejestracyjny nie wskazują wartości niższej. Jeżeli naczepa ma trzy osie, kontroluje się dodatkowo sumę nacisków całej grupy.
Często spotykana liczba 11,5 tony odnosi się do pojedynczej osi napędowej pojazdów silnikowych, czyli najczęściej osi napędowej ciągnika siodłowego. Nie można automatycznie przenosić tego limitu na oś naczepy, ponieważ naczepa nie ma osi napędowych w tym znaczeniu.
Ile może wynosić nacisk grupy osi naczepy
W przypadku naczepy dwu- lub trzyosiowej decyduje nie tylko liczba osi, lecz także odległość między sąsiednimi osiami. Aktualne wartości wynikają z przepisów technicznych dotyczących pojazdów i ich wyposażenia.
| Układ osi naczepy | Odległość między osiami | Maksymalny nacisk |
|---|---|---|
| Pojedyncza oś nienapędowa | Nie dotyczy | 10 ton |
| Dwie osie nienapędowe | Poniżej 1,00 m | 11 ton |
| Dwie osie nienapędowe | Od 1,00 m do poniżej 1,30 m | 16 ton |
| Dwie osie nienapędowe | Od 1,30 m do poniżej 1,80 m | 18 ton |
| Dwie osie nienapędowe | Co najmniej 1,80 m | 20 ton |
| Trzy osie nienapędowe | Do 1,30 m włącznie | 21 ton |
| Trzy osie nienapędowe | Powyżej 1,30 m do 1,40 m włącznie | 24 tony |
| Trzy osie nienapędowe | Powyżej 1,40 m do 1,80 m | 27 ton |
Przy starszych pojazdach, zarejestrowanych po raz pierwszy przed 13 marca 2003 roku, może mieć znaczenie odległość do 2,00 m. Dlatego nie warto oceniać limitu wyłącznie na podstawie zdjęcia naczepy. Rozstaw osi trzeba odczytać z dokumentacji technicznej albo zmierzyć, zwłaszcza gdy pojazd ma nietypową konstrukcję.
W typowej naczepie trzyosiowej często spotyka się limit grupy 27 ton, ale nie jest to uniwersalna wartość dla każdego egzemplarza. Jeżeli rozstaw mieści się w przedziale do 1,30 m, limit spada do 21 ton. Różnica wynosi aż 6 ton dla tej samej liczby osi, więc ma bezpośredni wpływ na planowanie przewozu.
Dlaczego 27 ton na wózku nie oznacza 9 ton na każdej osi
Limit 27 ton jest limitem dla całej grupy trzech osi, a nie sztywną wartością przypisaną każdej z nich. Teoretycznie nacisk może rozłożyć się po 9 ton na oś, lecz w realnym transporcie obciążenie rzadko jest idealnie równe. Wpływają na nie położenie środka ciężkości, długość ładunku, ustawienie osi oraz wysokość zawieszenia.
Przykładowo trzy osie mogą wskazywać kolejno 8,4, 9,1 i 9,6 tony. Suma wynosi 27,1 tony, więc mimo że żadna pojedyncza oś nie przekracza 10 ton, przekroczony zostaje limit całej grupy. Z kolei układ 7,5, 9,8 i 9,7 tony daje łącznie 27 ton, ale większe obciążenie dwóch tylnych osi może sygnalizować nieoptymalne rozmieszczenie ładunku.
Najczęstszy błąd przy ciężkim ładunku
Największym błędem jest przesuwanie ciężkiego towaru maksymalnie do tyłu, aby odciążyć siodło ciągnika. Taki zabieg może chwilowo poprawić nacisk na oś napędową, ale jednocześnie przeciążyć tylną część naczepy. W drugim skrajnym przypadku ładunek ustawiony zbyt blisko przodu nadmiernie obciąży siodło i osie ciągnika.

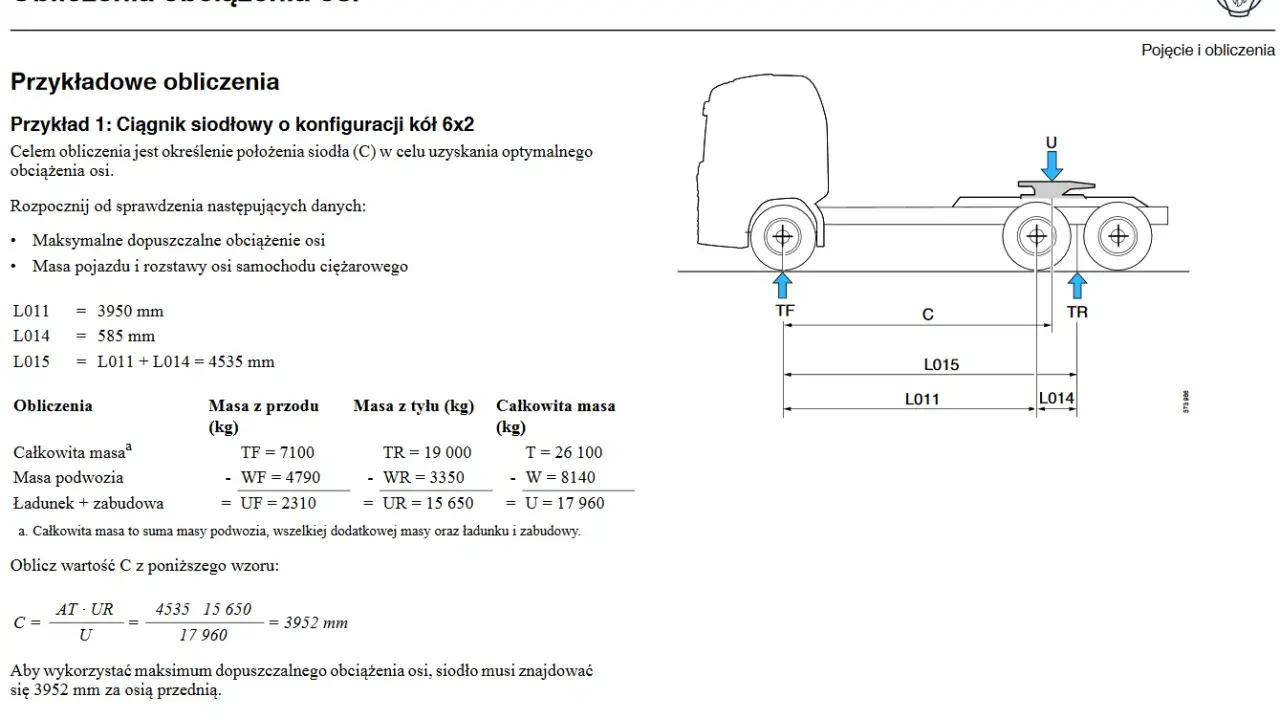

Przy ładunkach o dużej masie stosuję zasadę, że najpierw trzeba wyznaczyć środek ciężkości i rozkład obciążeń, a dopiero potem wybierać miejsce palet czy maszyn. Instrukcja zabudowy naczepy, wykres nacisku osi i kalkulator obciążenia są w takiej sytuacji znacznie bardziej wiarygodne niż doświadczenie oparte wyłącznie na wyglądzie zawieszenia.
DMC zestawu to osobne ograniczenie
Nawet jeśli naciski wszystkich osi mieszczą się w limitach, zestaw może przekroczyć dopuszczalną masę całkowitą. Dla typowego ciągnika z naczepą granica wynosi 40 ton rzeczywistej masy zestawu, choć przepisy przewidują wyjątki dla określonych przewozów intermodalnych, w których dopuszczalne wartości mogą wynosić 42 albo 44 tony.
Przykład jest prosty. Jeżeli ciągnik waży z ładunkiem 19 ton, a osie naczepy przenoszą 25 ton, naciski poszczególnych grup mogą wyglądać poprawnie, ale suma wynosi 44 tony. Taki zestaw przekracza DMC, nawet gdy żadna pojedyncza oś nie jest przeciążona.
Działa to również w drugą stronę. Zestaw może ważyć 40 ton, lecz niewłaściwy załadunek spowoduje przekroczenie limitu grupy osi naczepy. Ocenia się więc równocześnie co najmniej trzy wartości:
- nacisk każdej pojedynczej osi,
- sumę nacisków grupy osi naczepy,
- rzeczywistą masę całego zespołu pojazdów.
Najniższy z obowiązujących limitów jest decydujący. Oprócz przepisów ogólnych trzeba sprawdzić także dane producenta, tabliczkę znamionową i wpisy w dokumentach pojazdu. Homologacja naczepy może ograniczać jej możliwości bardziej niż ogólna tabela przepisów.
Droga i oznakowanie mogą zmienić warunki przejazdu
W aktualnym systemie prawnym nie wystarczy znać parametrów pojazdu. Znaczenie ma również trasa, ponieważ zarządca drogi może wprowadzić ograniczenia związane ze stanem nawierzchni, mostu albo lokalną organizacją ruchu. Dotyczy to szczególnie dróg niższych kategorii i odcinków z ograniczeniami tonażowymi.
GDDKiA wskazuje, że przekroczenie dopuszczalnego nacisku osi, wymiarów albo rzeczywistej masy pojazdu może oznaczać przejazd nienormatywny. W takim przypadku potrzebne może być odpowiednie zezwolenie, a przejazd bez wymaganego dokumentu może skończyć się zakazem dalszej jazdy do czasu usunięcia nieprawidłowości.
Nie zakładam więc, że skoro naczepa ma technicznie dopuszczalny nacisk grupy 27 ton, to każdą trasą można jechać z takim obciążeniem. Przed przewozem ciężkiego ładunku sprawdzam ograniczenia na całej trasie, a nie tylko parametry zestawu. Szczególnie ostrożnie podchodzę do dojazdu na plac budowy, terminal albo gospodarstwo, gdzie ostatnie kilometry często prowadzą drogami o słabszej nośności.
Jak sprawdzić nacisk osi przed wyjazdem
Najbezpieczniej potraktować kontrolę jako krótki proces, a nie pojedyncze spojrzenie na zawieszenie. Sam wygląd poduszek pneumatycznych nie daje pewnej odpowiedzi, ponieważ ciśnienie zależy również od kalibracji układu, temperatury i ustawień zaworu poziomującego.
- Sprawdź dokumenty. Odczytaj DMC, dopuszczalne naciski osi i dane z tabliczki znamionowej naczepy.
- Ustal układ osi. Zmierz lub potwierdź rozstaw osi, aby wiedzieć, czy grupa mieści się w przedziale 21, 24 czy 27 ton.
- Policz rozkład ładunku. Uwzględnij masę własną pojazdu, paliwo, wyposażenie oraz nacisk na siodło.
- Załaduj według planu. Ciężkie elementy ustaw tak, aby nie kumulować masy na tylnej albo przedniej części naczepy.
- Zważ zestaw. Jeżeli ładunek jest ciężki lub nietypowy, sprawdź osobno oś kierowaną, napędową i grupę osi naczepy.
- Zabezpiecz towar. Pasy, belki i maty antypoślizgowe nie zmienią limitu nacisku, ale ograniczą przesuwanie się ładunku podczas hamowania.
Wskaźnik obciążenia osi zintegrowany z zawieszeniem albo systemem EBS jest bardzo pomocny w codziennej pracy. Traktuję go jednak jako narzędzie orientacyjne, a nie zamiennik legalizowanej wagi. Przy przewozie maszyny, stali, betonu czy ładunku skupionego kontrolne ważenie przed wyjazdem jest znacznie tańsze niż zmiana załadunku po kontroli drogowej.
Jeśli wynik jest blisko granicy, zostawiam zapas. Różnica kilkuset kilogramów może pojawić się przez dodatkowe wyposażenie, zapas paliwa albo niedokładność systemu pokładowego. Nie planowałbym regularnej pracy na samym limicie, szczególnie gdy ładunek może zmienić położenie podczas jazdy.
Co grozi za przekroczenie nacisku osi
Przekroczenie może zostać stwierdzone podczas ważenia kontrolnego, a konsekwencje zależą od skali naruszenia, rodzaju drogi i tego, czy pojazd wymagał zezwolenia. Inspektor może nakazać przeładunek, zmianę rozłożenia towaru albo wstrzymać dalszą jazdę do czasu usunięcia problemu.
Odpowiedzialność nie kończy się na kierowcy. Znaczenie mogą mieć ustalenia między przewoźnikiem, załadowcą i nadawcą, zwłaszcza gdy ciężar został rozłożony bez uwzględnienia parametrów naczepy. W praktyce najtrudniejsze do obrony są sytuacje, w których dokumenty wskazują masę ładunku, ale nikt nie potrafi wykazać, że sprawdzono rzeczywisty rozkład nacisku na osie.
Nie warto też liczyć na to, że przekroczenie DMC „zrównoważy się” prawidłowym naciskiem osi. Są to dwa odrębne parametry. Tak samo prawidłowa masa całkowita nie usprawiedliwia przeciążenia jednej osi albo grupy osi.
Najbezpieczniejsza zasada dla planowania ładunku
W przypadku typowej naczepy pojedyncza oś nienapędowa może przenosić maksymalnie 10 ton, natomiast grupa trzech osi może mieć limit 21, 24 lub 27 ton, zależnie od rozstawu. Do tego dochodzi DMC zestawu, dane producenta oraz ograniczenia na konkretnej trasie.
Moja praktyczna zasada jest prosta: najpierw sprawdzam dokumentację i rozstaw osi, później planuję środek ciężkości, a na końcu potwierdzam wynik ważeniem. Takie podejście zajmuje kilka minut, ale pozwala uniknąć przeciążenia, problemów z hamowaniem, szybszego zużycia opon i przestoju podczas kontroli.
