Gdy samochód traci moc, przechodzi w tryb awaryjny albo zaczyna nierówno reagować na gaz, podejrzenie często pada na turbosprężarkę. Tymczasem problem może tkwić nie w wirniku, lecz w zapieczonych kierownicach spalin, siłowniku lub nieszczelnym podciśnieniu. W tym tekście wyjaśniam, jak wygląda budowa turbosprężarki ze zmienną geometrią, jak działa jej mechanizm oraz kiedy wystarczy czyszczenie, a kiedy potrzebna jest pełna regeneracja.
Zmienna geometria poprawia reakcję silnika, ale wymaga dokładnej diagnostyki
- Kierownice spalin zmieniają przekrój kanału przed wirnikiem turbiny.
- Przy niskich obrotach łopatki są bardziej przymknięte, a przy wysokich otwierają przepływ.
- Najczęstsze problemy to zapieczenie geometrii, awaria siłownika, nieszczelności i zużycie łożyskowania.
- Sam kod błędu doładowania nie oznacza jeszcze uszkodzonej turbosprężarki.
- Orientacyjny koszt czyszczenia wynosi zwykle 300-600 zł, a regeneracji najczęściej 800-2500 zł, zależnie od modelu i zakresu naprawy.
Co dokładnie zmienia geometria po stronie spalin

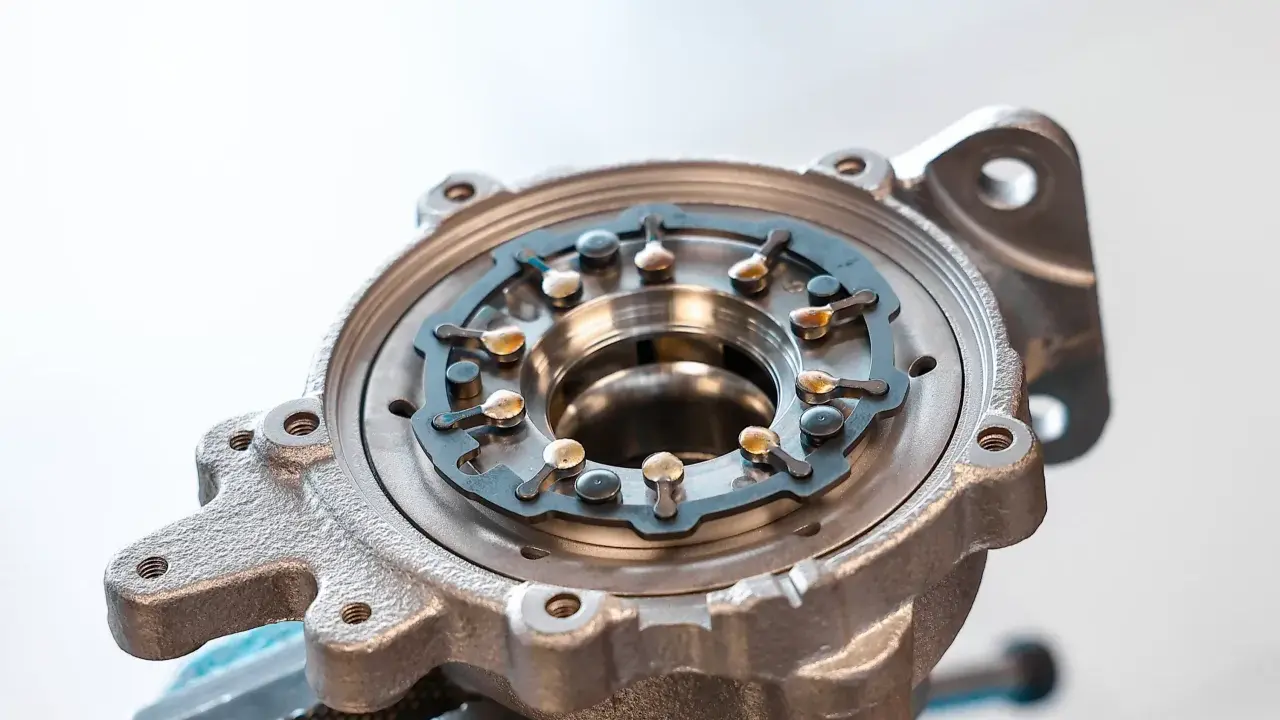

Klasyczna turbosprężarka ma po stronie wydechowej nieruchomy kanał, którym spaliny trafiają na wirnik turbiny. W odmianie VNT, VGT lub VTG ten kanał wyposażono w ruchome łopatki kierujące. Ich zadaniem nie jest sprężanie powietrza, lecz takie ustawienie strumienia spalin, aby turbina pracowała możliwie wydajnie przy danym obciążeniu silnika.
Cały podzespół składa się z dwóch głównych części. Po stronie gorącej znajdują się obudowa turbiny, wirnik oraz mechanizm zmiennej geometrii. Po stronie zimnej pracuje koło kompresji, które spręża powietrze kierowane do silnika. Oba wirniki są połączone wspólnym wałem znajdującym się w centralnym korpusie, często określanym jako CHRA.
| Element | Funkcja | Znaczenie serwisowe |
|---|---|---|
| Wirnik turbiny | Odbiera energię spalin i napędza wał | Uszkodzenie łopatek powoduje drgania i spadek wydajności |
| Łopatki kierujące | Regulują prędkość i kierunek przepływu spalin | Mogą zapiec się od nagaru i sadzy |
| Pierścień sterujący | Porusza wszystkimi łopatkami jednocześnie | Jego zatarcie utrudnia płynną regulację |
| Siłownik | Wykonuje ruch mechanizmu geometrii | Może być podciśnieniowy lub elektryczny |
| CHRA i łożyskowanie | Podtrzymują wał oraz wirniki | Wymagają czystego oleju i prawidłowego smarowania |
Właśnie obecność kierownic odróżnia ten typ od prostszej konstrukcji z zaworem wastegate. Wastegate upuszcza część spalin po osiągnięciu określonego ciśnienia, natomiast zmienna geometria reguluje przepływ przed wirnikiem. Dzięki temu może poprawić reakcję silnika bez stosowania bardzo małej turbiny, która przy wyższych obrotach ograniczałaby osiągi.
Jak łopatki sterują pracą turbiny
Przy niskiej prędkości obrotowej silnik wytwarza niewielką ilość spalin. Kierownice ustawiają się wtedy tak, aby zawęzić kanały przepływowe i zwiększyć prędkość gazów trafiających na wirnik. Turbina szybciej się rozpędza, a kierowca wcześniej otrzymuje użyteczne doładowanie.
Wraz ze wzrostem obciążenia łopatki stopniowo zmieniają położenie. Przy wysokich obrotach powinny otworzyć przepływ na tyle, aby nie dopuścić do nadmiernego wzrostu ciśnienia i prędkości wirnika. Zbyt mocno przymknięta geometria może wywołać przeładowanie, a zbyt szeroko otwarta spowoduje niedoładowanie i ospałą reakcję.
Położeniem kierownic zarządza sterownik silnika. Otrzymuje on informacje między innymi z czujnika ciśnienia doładowania, przepływomierza i czujników położenia wału, a później steruje siłownikiem. W starszych dieslach często stosuje się gruszkę podciśnieniową połączoną ze sztangą, natomiast nowsze konstrukcje coraz częściej mają elektryczny aktuator z czujnikiem położenia.
Nie ma jednej uniwersalnej wartości obrotów, przy której geometria zawsze się otwiera albo zamyka. Zależy to od mapy sterownika, wielkości turbiny, obciążenia, temperatury spalin i konkretnego silnika. Dlatego ręczne ustawianie sztangi „na oko” jest ryzykowne. Położenie mechanizmu musi odpowiadać parametrom danego modelu.
Co najczęściej zużywa się w tym mechanizmie

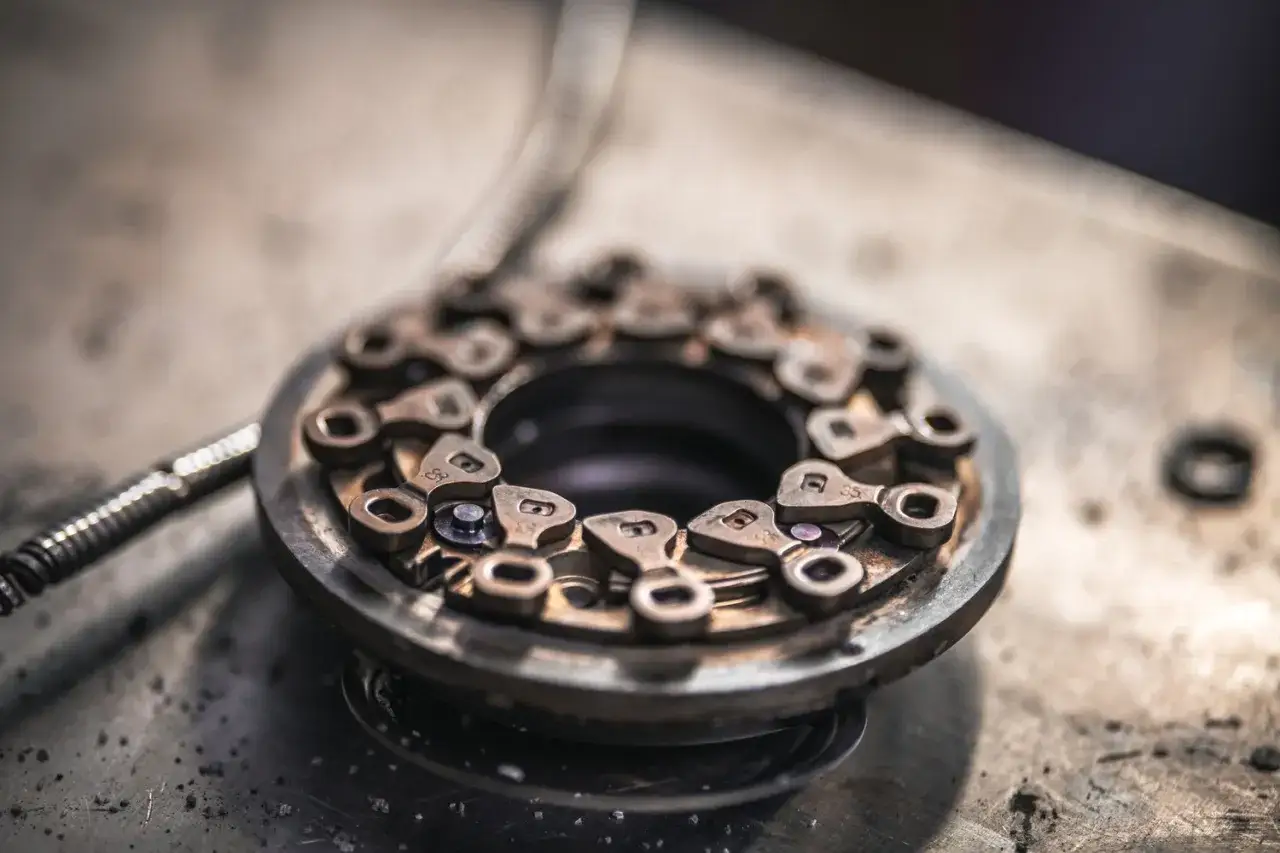

Zapieczone łopatki i pierścień sterujący
Najczęściej problem zaczyna się od osadu po stronie gorącej. W silnikach wysokoprężnych wpływ mają między innymi sadza, praca układu EGR i jazda na krótkich odcinkach. Z czasem kierownice nie poruszają się już płynnie, a siłownik nie jest w stanie ustawić ich w żądanym położeniu.
Typowe objawy to spadek mocy, tryb awaryjny, nierówne przyspieszanie albo przechodzenie między niedoładowaniem i przeładowaniem. Samo czyszczenie ma sens tylko wtedy, gdy łopatki, pierścień i obudowa nie są mechanicznie uszkodzone.
Siłownik, sztanga i układ podciśnienia
Wersja podciśnieniowa może przestać działać przez pęknięty przewód, niesprawny elektrozawór albo nieszczelną membranę. W wariancie elektrycznym awarii ulega silnik, przekładnia lub czujnik położenia. W obu przypadkach sterownik widzi, że pozycja zadana nie zgadza się z rzeczywistą.
Przy diagnostyce sprawdzam nie tylko sam aktuator, ale też pełny zakres jego ruchu. Mechanizm może poruszać się na postoju, a mimo to zacinać się pod temperaturą i obciążeniem. To częsty powód, dla którego wymiana elektrozaworu nie rozwiązuje problemu.
Przeczytaj również: Luźny łańcuch rozrządu? Objawy, diagnostyka i koszty naprawy
Wał, łożyska i koło kompresji
Nie każdy spadek mocy wynika z geometrii. Zużyte łożyskowanie, niewłaściwe smarowanie, ciało obce w dolocie albo nieszczelność olejowa mogą uszkodzić wirniki i centralny korpus. Charakterystyczny gwizd, metaliczne tarcie, niebieski dym lub szybki ubytek oleju wymagają przerwania dalszej jazdy i dokładnego sprawdzenia turbo.
Luźny wał nie jest elementem do regulacji. Jeżeli pojawił się nadmierny luz poprzeczny lub osiowy, sama kąpiel czyszcząca nie przywróci sprawności. Potrzebna będzie weryfikacja CHRA, wyważenie i wymiana zużytych części.
Jak sprawdzić turbo przed zamówieniem naprawy
Diagnostykę zaczynam od odczytu błędów i parametrów bieżących, ale nie traktuję kodu jako wyroku. Błąd związany z niedoładowaniem może wywołać nieszczelny intercooler, przewód dolotowy, zawór sterujący, przepływomierz albo problem z układem wydechowym. Dopiero porównanie ciśnienia zadanego i rzeczywistego pokazuje, w którą stronę iść.
- Sprawdzić przewody dolotowe, intercooler i opaski pod kątem nieszczelności.
- Ocenić działanie podciśnienia lub elektrycznego aktuatora.
- Zweryfikować ruch sztangi oraz reakcję mechanizmu na całym zakresie.
- Odczytać parametry doładowania podczas jazdy próbnej.
- Obejrzeć przewody olejowe, poziom oleju i stan filtra powietrza.
- Dopiero później demontować turbosprężarkę do kontroli warsztatowej.
W praktyce szczególnie przydatny jest zapis parametrów podczas przyspieszania pod obciążeniem. Jeśli ciśnienie rzeczywiste długo pozostaje poniżej zadanego, podejrzewam nieszczelność lub zbyt szeroko otwartą geometrię. Gdy gwałtownie przekracza wartość docelową, częściej szukam zaciętych kierownic, błędnego sterowania albo źle ustawionego aktuatora.
Czyszczenie, regeneracja czy wymiana całej turbiny
Wybór naprawy powinien wynikać z pomiarów, a nie z najniższej ceny w ogłoszeniu. Orientacyjne stawki w Polsce wyglądają następująco, choć konkretny model, dostępność części i sposób sterowania mogą znacząco zmienić rachunek.
| Zakres prac | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Czyszczenie i regulacja geometrii | 300-600 zł | Gdy mechanizm jest zabrudzony, ale nieuszkodzony |
| Regeneracja z wymianą typowych części | 800-2000 zł | Gdy zużyte są łożyska, uszczelnienia lub elementy rdzenia |
| Naprawa z elektronicznym aktu atorem | 1300-2500 zł lub więcej | Gdy potrzebna jest kalibracja albo wymiana sterownika |
| Regeneracja wraz z demontażem i montażem | 1800-3000 zł | Gdy warsztat wykonuje pełną usługę w samochodzie |
Przy pełnej regeneracji ważne są wyważenie wysokoobrotowe, kontrola szczelności oraz ustawienie geometrii na stanowisku. Samo rozebranie, umycie i złożenie turbiny nie daje gwarancji poprawnej pracy. Szczególnie w przypadku elektrycznego nastawnika potrzebna jest kalibracja zgodna z konkretną turbosprężarką.
Nie zgadzam się też z praktyką obracania obudowy albo regulowania sztangi bez danych producenta. W turbosprężarkach ze zmienną geometrią taka ingerencja może zmienić zakres pracy i doprowadzić do przeładowania. Tania naprawa szybko przestaje być tania, jeśli po montażu pojawi się uszkodzenie wirnika lub silnika.
Co zrobić po montażu, żeby awaria nie wróciła
Nowa lub zregenerowana turbosprężarka nie naprawi przyczyny, która zniszczyła poprzednią. Przy montażu trzeba sprawdzić przewód doprowadzający olej, drożność spływu, stan filtra powietrza, szczelność dolotu i obecność oleju w intercoolerze. W wielu przypadkach rozsądna jest także wymiana oleju i filtra zgodnie ze specyfikacją silnika.
Przed pierwszym uruchomieniem układ smarowania powinien zostać prawidłowo napełniony, a po montażu trzeba skontrolować szczelność i działanie sterowania. Nie wolno testować samochodu pełnym gazem od razu po naprawie. Najpierw należy sprawdzić, czy silnik pracuje stabilnie i czy wartości doładowania odpowiadają wymaganiom.
W eksploatacji najbardziej pomaga regularny olej, sprawny filtr powietrza i reagowanie na pierwsze objawy. Po długiej jeździe z dużym obciążeniem spokojne schłodzenie silnika nadal ma sens, choć w wielu współczesnych autach sterowanie temperaturą ogranicza ryzyko przegrzania. Nie polecam natomiast „przepalania” auta jako uniwersalnego lekarstwa na zapieczoną geometrię. Jeśli mechanizm już się zacina, potrzebuje diagnozy, a nie przypadkowo dobranych wysokich obrotów.
Najważniejsza decyzja zaczyna się od geometrii, nie od samej turbiny
Zmienna geometria jest precyzyjnym regulatorem przepływu spalin, a nie magicznym dodatkiem zwiększającym moc. Jej sprawność zależy jednocześnie od łopatek, pierścienia, siłownika, sterownika, szczelności dolotu i prawidłowego smarowania.
Jeśli pojawia się problem z doładowaniem, najrozsądniejsza kolejność to pomiar, kontrola układu sterowania, sprawdzenie szczelności i dopiero później decyzja o czyszczeniu lub regeneracji. Taka diagnoza zwykle kosztuje mniej niż wymiana sprawnej turbiny, a przede wszystkim pozwala usunąć rzeczywistą przyczynę awarii.
