Źle rozplanowany magazyn potrafi spowolnić przyjęcia, wydłużyć kompletację i zwiększyć ryzyko kolizji, nawet gdy firma ma dobre regały oraz sprawny system WMS. Dobrze dobrane układy technologiczne magazynu porządkują przepływ towarów od rampy przyjęć, przez składowanie i kompletację, aż po wysyłkę. Pokażę, czym różnią się podstawowe warianty, kiedy sprawdza się każdy z nich oraz jak podejść do projektu praktycznie.
Dobry układ magazynu skraca drogę towaru i ogranicza chaos operacyjny
- Układ przelotowy prowadzi towary liniowo od przyjęcia do wydania i dobrze pasuje do dużych, regularnych przepływów.
- Układ U-kształtny skupia rampy po jednej stronie budynku, co ułatwia elastyczne wykorzystanie doków.
- Układ kątowy pomaga dopasować magazyn do działki, hali lub rozdzielenia kierunków ruchu.
- Projekt zaczyna się od analizy wolumenu, rotacji, struktury zamówień i szczytowych obciążeń, a nie od ustawienia regałów.
- Bezpieczeństwo wymaga oddzielenia tras pieszych, wózków i pojazdów oraz pozostawienia miejsca na bufory i rozwój.
Układ magazynu zaczyna się od przepływu, nie od regałów

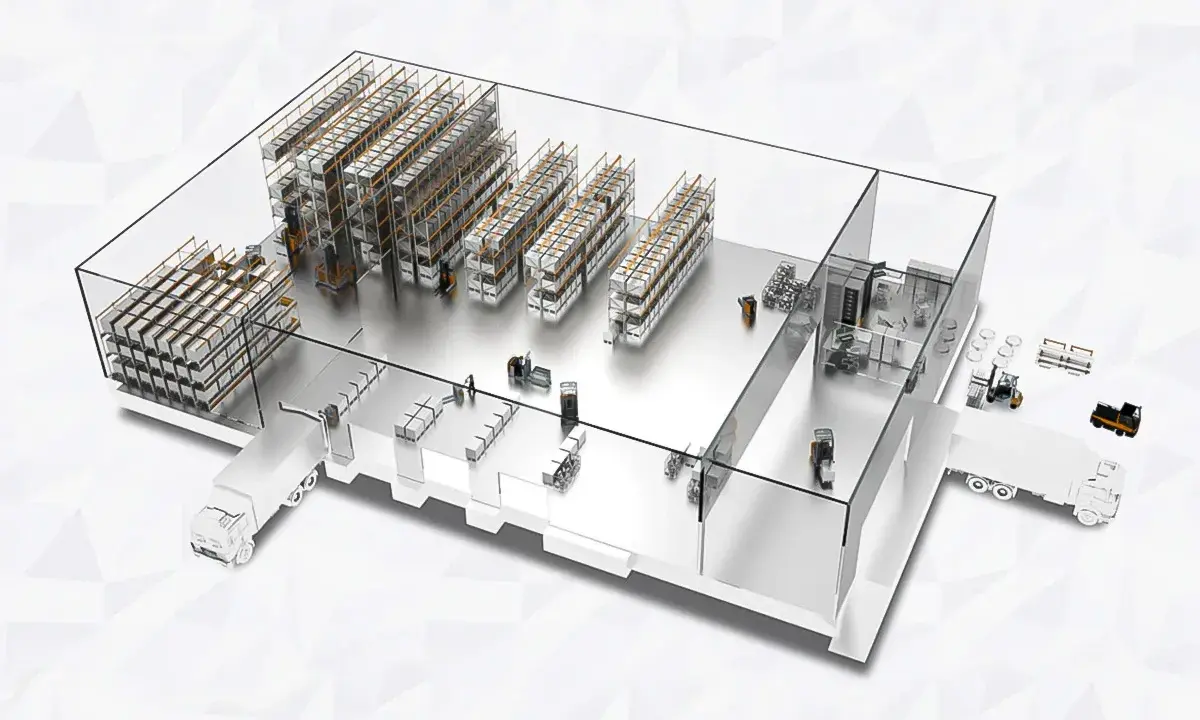

Układ technologiczny to sposób rozmieszczenia stref, urządzeń, dróg transportowych i stanowisk pracy. Obejmuje między innymi przyjęcie dostaw, kontrolę, składowanie, kompletację, pakowanie, konsolidację oraz wydanie. Jego zadaniem jest takie prowadzenie towaru, aby nie wracał bez potrzeby do wcześniej odwiedzonych miejsc.
W praktyce projekt powinien odpowiadać na proste pytanie: jaką drogę pokonuje paleta, karton albo pojedyncza sztuka od momentu wjazdu na teren obiektu do załadunku samochodu? Każde zbędne cofnięcie, krzyżowanie tras lub oczekiwanie przy wspólnym buforze oznacza czas, koszt i dodatkowe ryzyko błędu.
Co obejmuje dobrze zaplanowany layout
Sam kształt budynku nie przesądza jeszcze o jakości rozwiązania. Liczy się relacja między strefami i ich przepustowość. Najczęściej trzeba zaplanować:
- rampy i strefę przyjęcia,
- miejsce kontroli ilościowej i jakościowej,
- bufor odkładczy,
- magazyn rezerwowy i strefę szybkiej kompletacji,
- pakowanie, etykietowanie i konsolidację zamówień,
- strefę wydań oraz drogi dla wózków, pieszych i samochodów.
Najczęstszy błąd polega na maksymalnym wypełnieniu hali regałami. Tymczasem magazyn potrzebuje również miejsca na manewrowanie, oczekiwanie i chwilowe spiętrzenia pracy. Obiekt wypełniony w 100 procentach na papierze może działać gorzej niż magazyn z nieco mniejszą liczbą miejsc paletowych, ale płynną komunikacją.
Trzy podstawowe warianty przepływu towarów

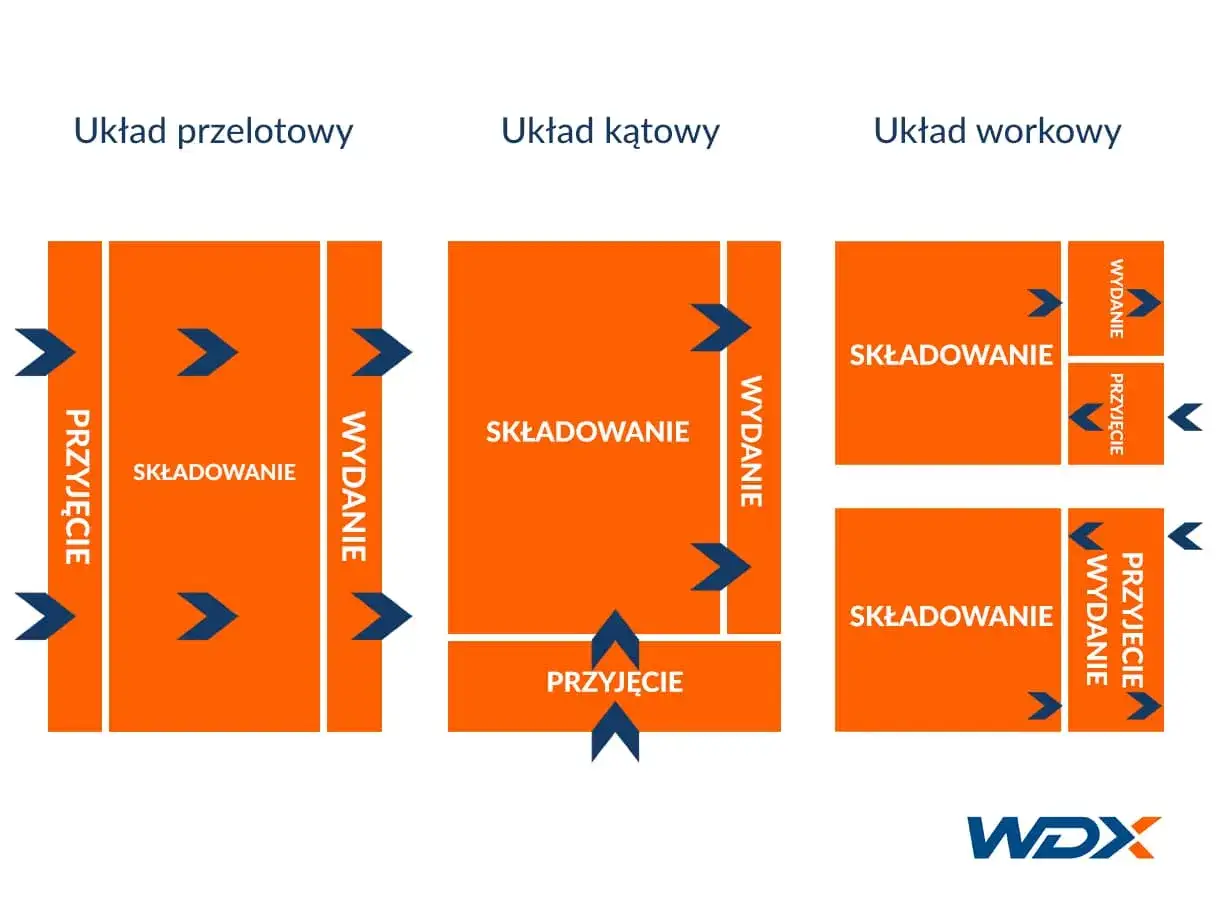

W polskich opracowaniach spotyka się przede wszystkim układ przelotowy, kątowy i workowy, nazywany też układem U-kształtnym. Granice między nazwami bywają różnie opisywane, dlatego ważniejszy od samej etykiety jest rzeczywisty kierunek przepływu oraz rozmieszczenie ramp.
| Wariant | Organizacja ruchu | Największa korzyść | Główne ograniczenie |
|---|---|---|---|
| Przelotowy | Przyjęcie i wydanie po przeciwnych stronach hali | Prosty, czytelny przepływ bez zawracania | Wymaga odpowiedniej długości działki i większej kontroli placu |
| U-kształtny, workowy | Przyjęcie i wydanie po tej samej stronie | Elastyczne wykorzystanie doków i wspólnej infrastruktury | Ryzyko krzyżowania się strumieni oraz zatorów |
| Kątowy, L-kształtny | Przyjęcie i wydanie na sąsiednich ścianach | Dobre dopasowanie do ograniczeń hali i działki | Więcej zmian kierunku i trudniejsza organizacja części tras |
Układ przelotowy dla dużych i regularnych przepływów
W wariancie przelotowym towary wchodzą z jednej strony obiektu, a po przejściu przez kolejne strefy opuszczają go po stronie przeciwnej. To rozwiązanie dobrze pasuje do centrów dystrybucyjnych, cross-dockingu i operacji o wysokiej powtarzalności.
Jego mocną stroną jest czytelność. Przyjęcia i wydania mogą działać niezależnie, a ruch pojazdów łatwiej rozdzielić. Minusem jest większe zapotrzebowanie na teren oraz konieczność sprawnego planowania placu manewrowego po obu stronach budynku.
Układ U-kształtny dla elastycznej pracy doków
W układzie U-kształtnym rampy przyjęć i wydań znajdują się po jednej stronie hali. Towar porusza się w głąb magazynu, a później wraca w kierunku frontu obiektu. Takie rozwiązanie często wybiera się w magazynach handlowych, hurtowych i e-commerce, gdzie ten sam zespół oraz część urządzeń obsługują różne zadania.
Zaletą jest krótsza infrastruktura zewnętrzna i łatwiejsze zarządzanie dokami. Trzeba jednak pilnować, aby towary przychodzące nie mieszały się z przygotowanymi do wysyłki. Pomagają w tym osobne bufory, oznaczenia, harmonogramy doków i jednokierunkowe trasy wewnątrz hali.
Układ kątowy przy ograniczeniach budynku
Układ kątowy, często określany jako L-kształtny, sprawdza się wtedy, gdy hala ma nieregularną geometrię albo wjazd i wyjazd muszą znajdować się przy sąsiednich bokach działki. Daje większą swobodę niż prosty przepływ, ale wymaga dokładniejszego rozplanowania punktów zmiany kierunku.
To rozwiązanie nie jest z definicji gorsze. W wielu obiektach pozwala rozsądnie rozdzielić ruch dostawczy i odbiorczy. Trzeba tylko sprawdzić, czy zakręty i przewężenia nie tworzą wąskich gardeł dla wózków, palet oraz pracowników.
Jak dobrać rozwiązanie do towaru i skali operacji
Nie ma jednego najlepszego wariantu dla każdego przedsiębiorstwa. Dobór powinien wynikać z danych o operacji, a nie z tego, że dany model wygląda dobrze na schemacie. Ja zaczynam od kilku pytań, które szybko pokazują, gdzie leży prawdziwe ograniczenie.
- Jaki jest wolumen? Trzeba analizować nie tylko średnią liczbę palet czy kartonów, lecz także dni szczytowe, sezonowość i godziny największego obciążenia.
- Jak szybko rotują towary? Produkty pobierane najczęściej powinny znajdować się bliżej strefy kompletacji i wysyłki, o ile nie koliduje to z wymaganiami bezpieczeństwa lub temperatury.
- Jaka jest struktura zamówień? Inaczej projektuje się magazyn paletowy, inaczej obiekt obsługujący tysiące pojedynczych sztuk.
- Jakie jednostki ładunkowe występują w procesie? Paleta, pojemnik, karton i sztuka wymagają innych regałów, urządzeń oraz sposobu odkładania.
- Jak pracuje transport wewnętrzny? Szerokość korytarzy i promienie skrętu muszą wynikać z parametrów konkretnych wózków, a nie z uniwersalnego szkicu.
- Co ma się zmienić za kilka lat? Layout powinien zostawiać miejsce na wzrost, nowe SKU, dodatkowe doki albo automatyzację.
| Profil działalności | Rozwiązanie, które zwykle warto rozważyć | Na co uważać |
|---|---|---|
| Cross-docking i szybki przeładunek | Układ przelotowy z krótkim buforem | Na przeciążenie sortowania i brak miejsca na chwilowe spiętrzenia |
| Hurtownia z częstymi dostawami i wydaniami | Układ U-kształtny z wyraźnym podziałem buforów | Na krzyżowanie ruchu przy rampach |
| Magazyn w istniejącej, nieregularnej hali | Układ kątowy lub hybrydowy | Na przewężenia, ostre zakręty i trudny nadzór nad trasami |
| E-commerce z dużą liczbą linii zamówień | Strefa szybkiej kompletacji połączona z magazynem rezerwowym | Na zbyt długie przejścia oraz częste uzupełnianie lokacji |
W analizie rotacji często stosuje się klasy ABC. Towary z grupy A generują największą część pobrań, dlatego powinny być rozmieszczone tak, aby ograniczyć długość najczęściej wykonywanych tras. Nie oznacza to jednak, że wszystkie produkty szybko rotujące trzeba ustawić przy samej bramie. Liczą się także gabaryt, ciężar, bezpieczeństwo i sposób kompletacji.
Regały, strefy i transport muszą tworzyć jeden system
Nawet najlepszy kierunek przepływu nie zadziała, jeśli wyposażenie magazynu będzie przypadkowe. Regały paletowe zapewniają elastyczny dostęp do wielu indeksów, regały przepływowe wspierają rotację FIFO, a rozwiązania wjezdne zwiększają gęstość składowania kosztem dostępu do pojedynczych jednostek.
W magazynie drobnicowym ważne mogą być półki, pojemniki i przenośniki, natomiast w obiekcie paletowym większą rolę odgrywają wózki, doki, bufory oraz strefy odkładcze. Technologia składowania powinna wynikać z procesu, nie odwrotnie. Kupowanie regałów przed opisaniem operacji często kończy się kosztowną przebudową.
Strefy, które powinny mieć własną logikę
- Przyjęcie powinno umożliwiać rozładunek, identyfikację i kontrolę bez blokowania głównej alei.
- Składowanie rezerwowe służy do przechowywania zapasu, który nie musi być stale dostępny dla kompletującego.
- Pick face, czyli strefa pobrań, powinna być dostosowana do najczęściej zamawianych produktów.
- Pakowanie wymaga miejsca na materiały opakowaniowe, kontrolę i odkładanie gotowych przesyłek.
- Wydanie powinno rozdzielać zamówienia według trasy, przewoźnika, godziny odbioru albo rodzaju ładunku.
System WMS pomaga zarządzać lokalizacjami i zadaniami, ale nie naprawi złego layoutu. Jeżeli operatorzy codziennie omijają zatłoczoną alejkę albo odkładają towar poza wyznaczoną strefą, problem jest zwykle przestrzenny lub procesowy, a nie informatyczny.
Bezpieczeństwo i wydajność psują się w tych samych miejscach
Wąskie gardło często widać najpierw jako problem BHP. Zastawiona droga, paleta odkładana w przejściu albo wózek przecinający trasę pieszą jednocześnie zwiększają ryzyko wypadku i obniżają przepustowość. Dlatego projekt powinien rozdzielać ruch pieszy, transport mechaniczny i strefy oczekiwania.
Nie istnieje jedna uniwersalna szerokość alejki dla każdego magazynu. Należy uwzględnić typ wózka, długość ładunku, sposób odkładania, promień skrętu, margines bezpieczeństwa oraz wymagania producenta regałów. Zbyt wąska aleja ogranicza pracę, a zbyt szeroka zabiera powierzchnię, która mogłaby służyć składowaniu.
Błędy, które powtarzają się najczęściej
- projektowanie na podstawie średniego dnia zamiast dnia szczytowego,
- brak osobnych buforów dla przyjęć i wydań,
- ustawienie produktów wyłącznie według numeru indeksu, bez analizy rotacji,
- krzyżowanie tras pieszych i wózków widłowych,
- brak miejsca na zwroty, reklamacje i towary uszkodzone,
- wykorzystanie całej dostępnej powierzchni bez rezerwy na wzrost.
Przed uruchomieniem zmian dobrze jest przejść cały proces z pracownikiem, który zna magazyn od środka. Taki test często ujawnia rzeczy niewidoczne na rzucie, na przykład konieczność wielokrotnego odkładania tej samej palety albo zbyt dalekie dojście do materiałów opakowaniowych.
Przeczytaj również: EDI w logistyce i spedycji - jak wdrożyć wymianę danych?
Jak sprawdzić, czy układ działa
| Wskaźnik | Co pokazuje |
|---|---|
| Czas od przyjęcia do dostępności towaru | Czy kontrola, identyfikacja i odkładanie nie tworzą zatoru |
| Długość trasy kompletacji | Czy towary o wysokiej rotacji są rozmieszczone racjonalnie |
| Liczba linii zamówień na godzinę | Rzeczywistą wydajność procesu kompletacji |
| Wykorzystanie doków i buforów | Czy problem leży w hali, czy w organizacji dostaw i odbiorów |
| Liczba błędów i korekt | Wpływ oznaczeń, lokalizacji i krzyżowania przepływów na jakość |
Porównywałbym te dane osobno dla dnia zwykłego i szczytowego. Średnia potrafi ukryć problem, który przez kilka godzin dziennie destabilizuje cały magazyn.
Najlepszy layout poznaje się po zachowaniu operacji
Dobry układ nie musi wyglądać efektownie na wizualizacji. Powinien za to prowadzić towar logiczną drogą, ograniczać zbędne ruchy i pozwalać pracownikom bezpiecznie wykonywać zadania także wtedy, gdy wolumen rośnie.
Przed ostatecznym wyborem porównałbym przynajmniej dwa warianty na tych samych danych. Sprawdziłbym przepływ w zwykłym dniu, sezonowym szczycie i przy awarii jednego z kluczowych urządzeń. Najbardziej opłacalny projekt to nie ten, który mieści najwięcej palet, lecz ten, który utrzymuje płynność pracy przy realnych ograniczeniach.
